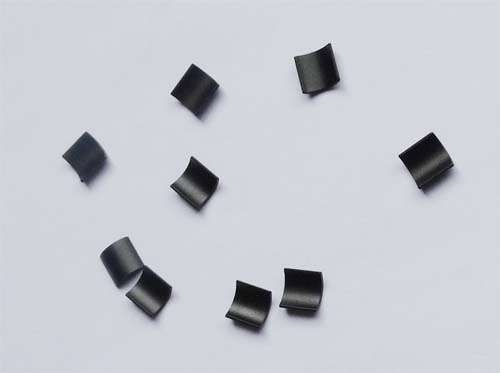

磁瓦（永磁磁铁，铁氧体/钕铁硼两类主流）核心性能参数
磁瓦本质弧形永磁体，分内在磁性能、尺寸结构、工作使用性能三大类参数，直流有刷电机选型全部要看。
一、基础磁特性（核心，材料本身固有指标）
1. 剩磁 Br（单位：mT / kGs）
- 含义：磁铁饱和充磁后撤去外磁场，自身保留的磁感应强度；
- 作用：决定电机气隙磁场强弱，Br越高，同等体积磁瓦扭矩越大、电机出力更强；
- 铁氧体磁瓦常见：380～440 mT；钕铁硼：1000～1400 mT。
2. 矫顽力 Hcb（磁感矫顽力）
反向磁场把磁铁磁感应降到0所需磁场强度；
代表磁铁抵抗外部退磁、电枢反向磁场消磁的能力。
3. 内禀矫顽力 Hcj（关键耐高温参数）
反向磁场让磁畴完全退磁的磁场强度；
- Hcj越高：耐高温、抗电枢大电流冲击不退磁；
- 大功率、高温工况电机必须高Hcj磁瓦；
- 铁氧体Hcj普遍高，不易退磁；普通钕铁硼Hcj低，高温容易失磁。
4. 最大磁能积 (BH)max（单位：kJ/m³）
衡量磁铁综合磁力密度，是性价比核心指标；
同等尺寸下，(BH)max越大，磁力越强，电机可以做更小。
- 钡铁氧体：3.5～4.2 kJ/m³
- 锶铁氧体：4.0～5.0 kJ/m³
- 钕铁硼N35/N38：260～300 kJ/m³
5. 方形度 Hk/Hcj
退磁曲线方形度，数值越接近1越好；
方形度差：电机负载变化时磁力快速衰减，扭矩波动大、发热高。
二、温度相关参数（电机长期运转必看）
1. 剩磁温度系数 αBr
温度每升高1℃，Br下降百分比；铁氧体为负温系数，温度越高磁力越弱；钕铁硼衰减更快。
2. 最高工作温度 Tw
长期连续使用不发生不可逆退磁的上限温度：
- 普通铁氧体磁瓦：120℃
- M级钕铁硼：100℃；H级：120℃；SH：150℃
3. 居里温度 Tc
超过该温度磁铁完全永久退磁，彻底报废。
三、机械与结构尺寸参数（磁瓦成型加工参数）
1. 弧度尺寸：内径R、外径R、圆心角、弧长；匹配电机机壳内径、定子气隙；
2. 磁瓦厚度 T：厚度越大，气隙磁密越高，但成本、电机重量上升；
3. 轴向长度 L：电机铁芯对应长度，决定有效导磁面积；
4. 尺寸公差：厚度、弧度、长度公差，公差大会导致气隙不均匀，电机抖动、噪音大；
5. 表面光洁度：影响胶黏贴合牢固度、装配气隙均匀性；
6. 缺口/定位凸台：装配定位结构参数。
四、表面与装配性能参数
1. 涂层类型与厚度
铁氧体一般无涂层；钕铁硼易生锈，需要环氧、镀锌、镍铜镍涂层，涂层厚度影响气隙大小与防锈寿命。
2. 粘接适配性
表面是否做粗化处理，影响背胶/AB胶粘贴机壳的附着力，高速电机磁瓦脱落风险重点管控。
3. 磁瓦密度
铁氧体烧结密度决定磁性能上限，密度不足内部孔隙多，Br、Hcj同步下降。
4. 硬度、抗冲击强度
铁氧体脆，易碎；参数管控避免装配、震动碎裂。
五、充磁与成品使用参数（成品检测指标）
1. 表面高斯值（表磁）
直观检测参数，磁瓦表面磁场强度，快速判断批量磁力是否均匀；同规格磁瓦表磁偏差越小，电机一致性越好。
2. 充磁极数
2极、4极、6极弧形磁瓦，对应不同有刷电机极槽方案。
3. 磁偏角/磁力均匀度
单片磁瓦左右磁力不均、整圈多片磁瓦表磁差值大，会造成转矩脉动、电机异响、碳刷异常磨损。
4. 不可逆退磁率
高温、大电流冲击后磁力下降比例，大功率减速电机、车载电机强制检测。
六、环境耐久辅助参数
1. 耐温老化性能；
2. 耐湿热、盐雾（钕铁硼重点）；
3. 抗震动、抗离心脱落性能（高速电机）。
补充：电机选型快速区分重点
1. 普通家用低压有刷电机（风扇、水泵）：看 Br、(BH)max、表磁、尺寸公差；
2. 车载、电动工具高温大负载电机：重点 Hcj、最高工作温度、不可逆退磁率；
3. 低噪音精密减速电机：重点方形度、整圈磁瓦磁力均匀度、弧度公差。</span>
